Compartimentação contra incêndio
Os dampers interrompem a passagem pela rede de dutos em pontos estratégicos, ajudando a preservar a separação entre setores da edificação.
Voltar para Soluções
Proteção contra incêndio
Dampers corta-fogo
Soluções para compartimentação de sistemas de ventilação e climatização, desenvolvidas para limitar a propagação do fogo e da fumaça através da rede de dutos.
Aplicações
Proteção integrada à rede de ventilação
Em uma situação de incêndio, a rede de dutos pode criar uma passagem entre áreas da edificação. Os dampers corta-fogo são utilizados para fechar esses pontos e apoiar a compartimentação prevista no projeto.
Fechamento automático
O fechamento pode ser comandado por elemento fusível ou por diferentes dispositivos de acionamento, conforme a configuração prevista para o projeto.
Integração com sistemas HVAC
Existem configurações para dutos retangulares e circulares, permitindo aplicação em redes de ventilação e ar-condicionado com diferentes requisitos de proteção.
Portfólio de produtos
Alguns modelos e configurações
A RETEC trabalha com diferentes séries de dampers corta-fogo para atender requisitos de formato, instalação e resistência ao fogo. Os itens abaixo são exemplos de configuração e devem ser confirmados de acordo com cada projeto.

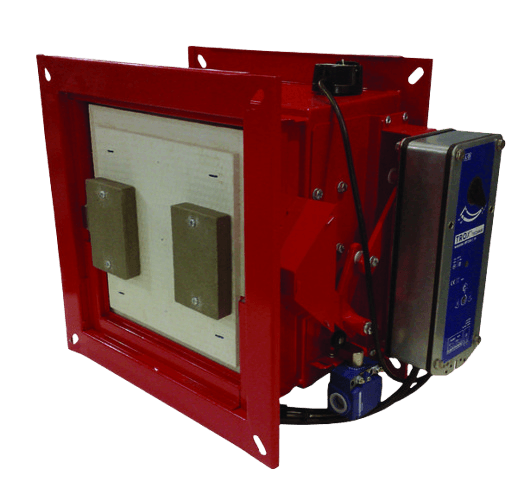

Retangular · 60 minutos
TROX FKA-TI-BR-60
Damper corta-fogo para fechamento automático de setores de proteção contra incêndio em instalações de ventilação e ar-condicionado.
Indicado para:Redes HVAC com passagem por paredes ou lajes e requisito de resistência ao fogo de 60 minutos.
Especificações técnicas
FormatoQuadrado ou retangular
Resistência ao fogo60 minutos
Dimensões de referênciaLargura de 200 a 1500 mm e altura de 200 a 800 mm
CarcaçaChapa de aço zincada conforme NBR 7008 ZC, revestimento B
AletaSilicato de cálcio, material termo isolante isento de fibras de amianto
InstalaçãoParedes ou lajes, conforme requisitos e orientações de montagem

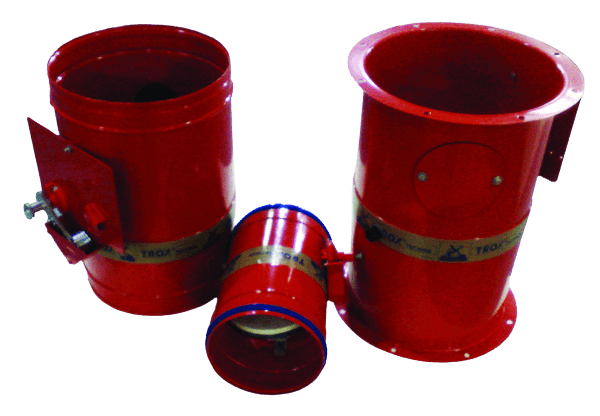

Redondo · 60 minutos
TROX FKR-D-BR-60
Damper corta-fogo redondo da linha FKR-D-BR, desenvolvido para interromper a propagação de fogo pela rede de ventilação.
Indicado para:Dutos circulares em instalações HVAC com requisito de resistência ao fogo de 60 minutos.
Especificações técnicas
FormatoRedondo
Resistência ao fogo60 minutos
Faixa nominal indicadaDiâmetros de 355 a 630 mm
AletaMaterial refratário à base de silicato de cálcio, isento de fibras de amianto
Acionamento térmicoElemento fusível com disparo a aproximadamente 72 °C
EnsaioLinha testada conforme ABNT NBR 6479/1992
Retangular · 90 minutos
TROX FKA-TA-BR-90
Damper corta-fogo quadrado ou retangular desenvolvido para fechamento automático de redes HVAC em setores de compartimentação contra incêndio.
Indicado para:Instalações de ventilação e climatização que exijam resistência ao fogo de 90 minutos.
Especificações técnicas
FormatoQuadrado ou retangular
Resistência ao fogo90 minutos
AplicaçãoFechamento automático em setores de proteção contra incêndio em instalações HVAC
CarcaçaChapa de aço zincada
AletaMaterial termo isolante especial
InstalaçãoAdequado para instalação em paredes e lajes
Redondo · 90 minutos
TROX TNR-F-BR-90
Damper corta-fogo redondo para isolamento de trechos da rede de ventilação, com resistência ao fogo de 90 minutos.
Indicado para:Dutos circulares e setores de proteção contra incêndio em sistemas de ventilação e ar-condicionado.
Especificações técnicas
FormatoRedondo
Resistência ao fogo90 minutos
Pressão de referência1500 Pa conforme catálogo da série
CarcaçaChapa de aço zincada conforme NBR 7008 ZC, classe B
AletaMaterial termo isolante à base de silicato de cálcio
Acionamento térmicoElemento fusível com disparo a aproximadamente 72 °C
Retangular · 120 minutos
TROX FKA-TI-BR-120
Versão da linha FKA indicada para projetos que exigem maior tempo de resistência ao fogo e fechamento automático da rede de ventilação.
Indicado para:Projetos HVAC com compartimentação de maior exigência e resistência ao fogo de 120 minutos.
Especificações técnicas
FormatoQuadrado ou retangular
Resistência ao fogo120 minutos
Dimensões de referênciaLargura de 200 a 1500 mm e altura de 200 a 800 mm
CarcaçaChapa de aço zincada conforme NBR 7008 ZC, revestimento B
AletaSilicato de cálcio, com 60 mm de espessura na configuração indicada em catálogo
InstalaçãoParedes ou lajes, conforme requisitos e orientações de montagem
Redondo · 120 minutos
TROX TNR-F-BR-120
Versão da série TNR-F-BR destinada a instalações com exigência de resistência ao fogo de até 120 minutos.
Indicado para:Redes circulares em áreas compartimentadas e instalações HVAC com maior requisito de proteção contra incêndio.
Especificações técnicas
FormatoRedondo
Resistência ao fogo120 minutos
Pressão de referência1500 Pa conforme catálogo da série
CarcaçaChapa de aço zincada conforme NBR 7008 ZC, classe B
AletaMaterial termo isolante à base de silicato de cálcio
Acionamento térmicoElemento fusível com disparo a aproximadamente 72 °C
Especificação
A seleção correta depende do projeto
A escolha do damper deve considerar formato e dimensões da rede, classe de resistência ao fogo, local de instalação, sistema de acionamento e requisitos definidos no projeto de segurança e de climatização.
A equipe RETEC pode apoiar a identificação da configuração adequada e o fornecimento dos componentes compatíveis com a aplicação prevista.
Atendimento técnico
Precisa de dampers para sua obra?
Envie sua lista de materiais, memorial ou informações do projeto e consulte disponibilidade, modelos e configurações adequadas para sua aplicação.
